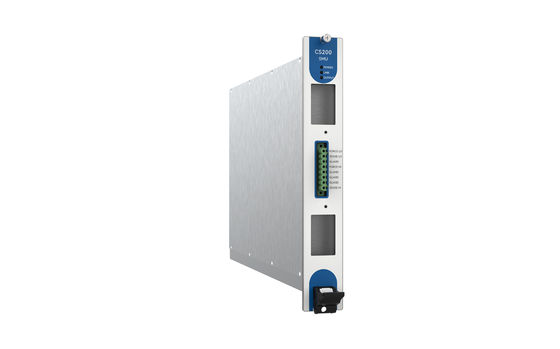

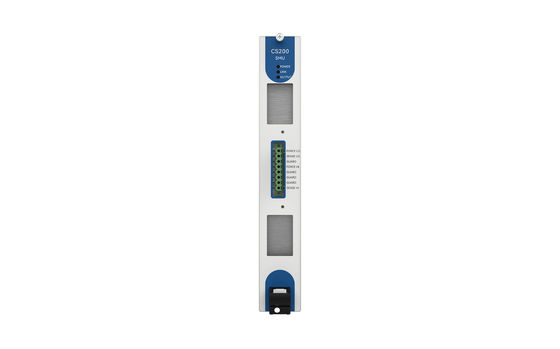

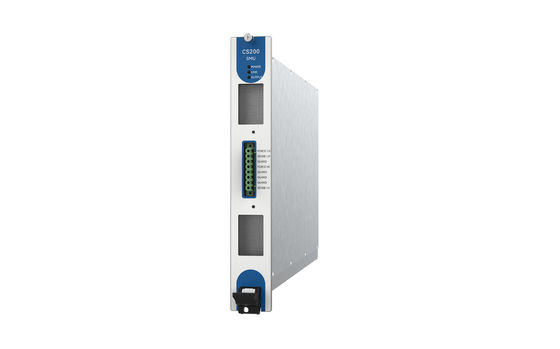

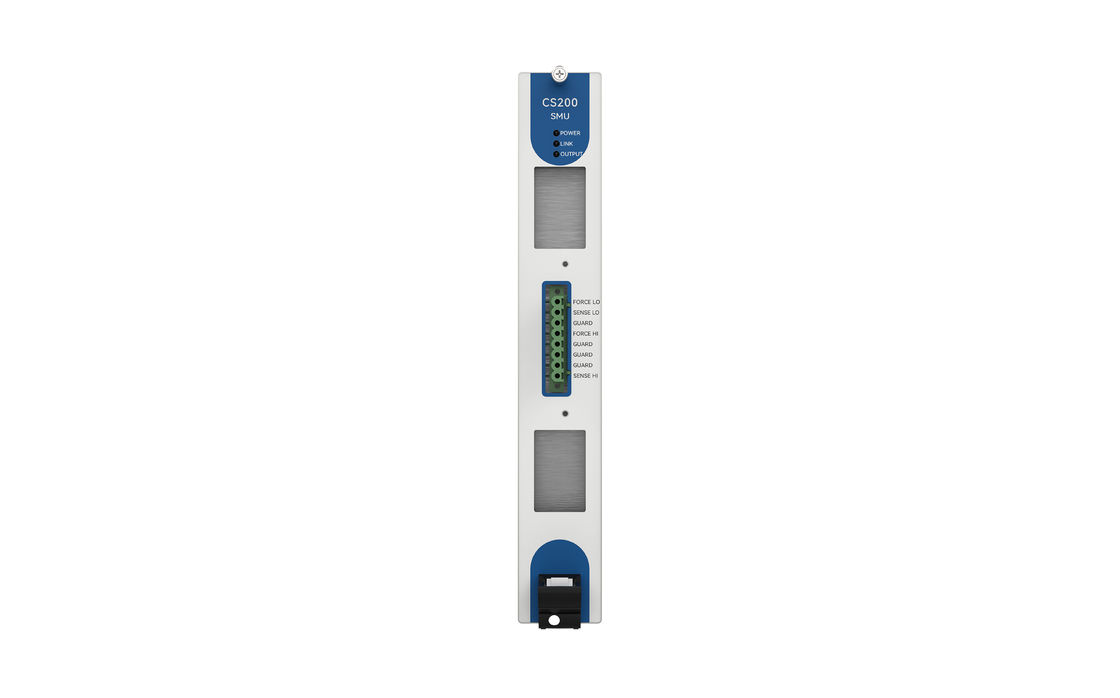

100V 1A PXI Kaynak Ölçüm Birimi Tek Kanal Alt Kart DC SMU Birim CS200

CS200 modüler alt kart, çoklu yuva modüler ana sistemler için tasarlanmış yüksek hassasiyetli, tek kanal dijital Kaynak Ölçüm Birimi (SMU) dir. CS Serisinin temel bileşeni olarak,Bu alt kart, gerilim / akım kaynağını entegre eder., voltmeter/ammeter fonksiyonları ve elektronik yük yetenekleri tek bir modülde.Aynı anda akım/gerilim kaynağı ve ölçümünü sağlar., yarı iletken parametrik analizi ve güç cihazının doğrulanması gibi karmaşık elektrik karakterize etme görevleri için idealdir.

Ürün Özellikleri

▪Kesinlik:0.1% kaynak/ölçüm doğruluğu ve 51⁄2 basamaklı çözünürlük.

▪Aralık:Voltaj 300 mV ̇100 V, akım 100 nA ̇1 A, maksimum güç 30 W.

▪Çalışma modları:Hem kaynak hem de elektronik yükleme için dört çeyreği işlemi.

▪Ölçeklenebilirlik:Pusces 1003CS (3 yuvarlak) ve 1010CS (10 yuvarlak) makine ile uyumludur.

▪Çok kanallı kontrol:Trigger otobüsü, senkronize taramayı veya alt kartlar arasında bağımsız çalışmayı sağlar.

▪Tarama Modları:Karmaşık karakterizasyon için doğrusal, katlançlı ve özel IV eğri tarama.

▪Arayüzler:RS-232, GPIB ve Ethernet otomatik test sistemlerine sorunsuz entegrasyon için.

Ürün parametreleri

Başvurular

▪Yarım iletken cihaz testi:IV ayrık cihazların (diyotlar, BJT'ler, MOSFET'ler, SiC cihazları) karakterize edilmesi ve parametrik analizi.

▪Sensör değerlendirmesi, direnç ölçümü ve Hall etkisi analizi de dahil olmak üzere. Gelişmiş Malzemeler ve Enerji▪Teknoloji:Nanomateriallerin (grafen, nanoteller) ve organik malzemelerin (e-mürekkep) elektrik özelliklerinin karakterize edilmesi.Güneş hücreleri, LED'ler ve AMOLED'ler için verimlilik değerlendirmesi ve yaşlanma değerlendirmesi.

▪Endüstriyel ve Araştırma Uygulamaları:Pil döngüsü testleri ve DC-DC dönüştürücü verimliliğinin doğrulanması için çok kanallı paralel test sistemleri. Yüksek yoğunluklu test çözümleri (örneğin,Ufa düzeyinde test etmek) çoklu alt kart işbirliği yoluyla verimi artırmak için.
